Выполнение лазерного сканирования в рамках технического обследования

Опыт последних восьми – десяти лет убедительно доказывает, что именно метод лазерного сканирования на данный момент является наиболее точным и эффективным способом проведения обмерных работ и позволяет получить такую подробную информацию, о которой раньше инженеры могли только мечтать.
11.09.2019
Специалисты ООО «ЭПБ "АРХТАМГА» выполнили обмерные работы исторического здания, «Здание общественное» которое входит в реестр памятников историко-культурного наследия регионального значения и расположено по адресу: г. Стерлитамак, ул. Комсомольская, 43. Обмерные работы были проведены в составе проекта по комплексному инженерно-конструкторскому обследованию здания.

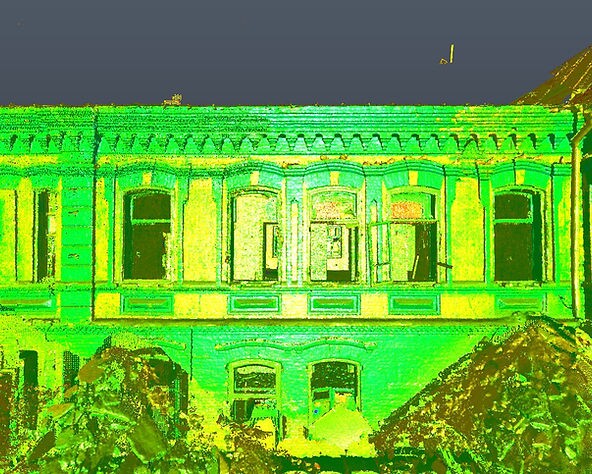

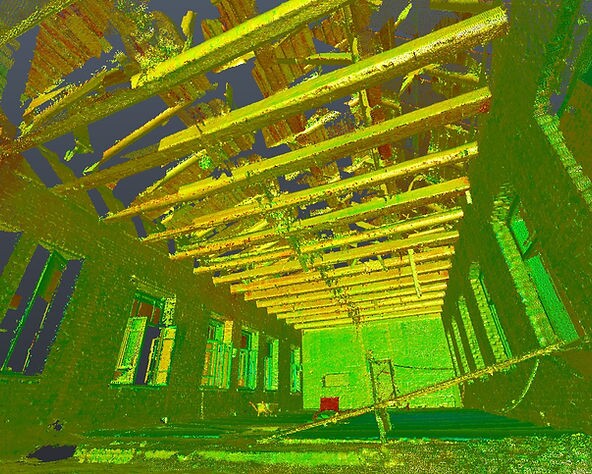

В состав работ по архитектурным обмерам здания входила съёмка всех фасадов (уличных и дворовых), всех внутренних помещений, подкровельного пространства с указанием деревянных перекрытий, стропил и кровли. Общая площадь помещений составила около 3000 квадратных метров. В здании два этажа, подвал, стропильная система.
Привязку к балтийской системе координат выполняется благодаря имеющимся геодезическим реперам на территории объекта. Сшивка сканов между собой выполнялось на основании перекрывания облаков точек с разных станций, при этом в обязательном порядке учитывался полных ход для замыкания станций, а также перекрестного сшивания.
Началу полевого этапа предшествовала предварительная рекогносцировка всего объекта, которая помогла организовать наш рабочий процесс наиболее рациональным образом. Был определён примерный порядок съёмки — какие этажи, какие помещения, в какой последовательности необходимо выполнять работы.

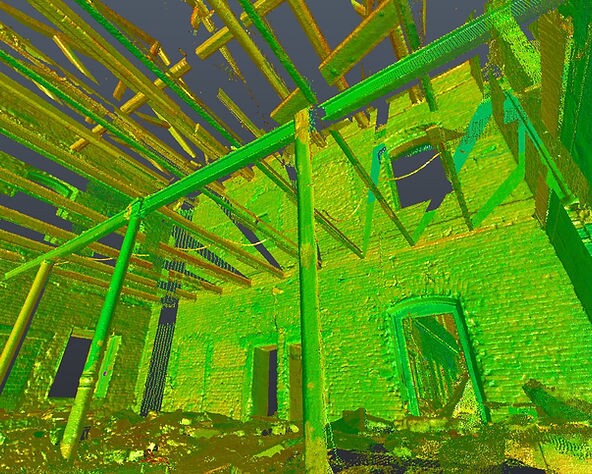

В настоящее время ведутся демонтажные и очистные работы. Демонтированы все внутренние перегородки, часть перекрытий, отделка покрытий пола. Все несущие кирпичные стены очищены от штукатурки. Благодаря подготовке появилась возможность значительного сокращения количества станций измерения. Плотность измерения составляла не менее 5 мм на сканируемом участке.

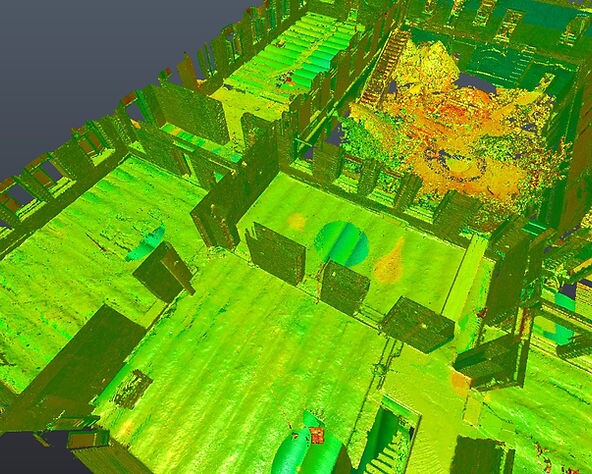

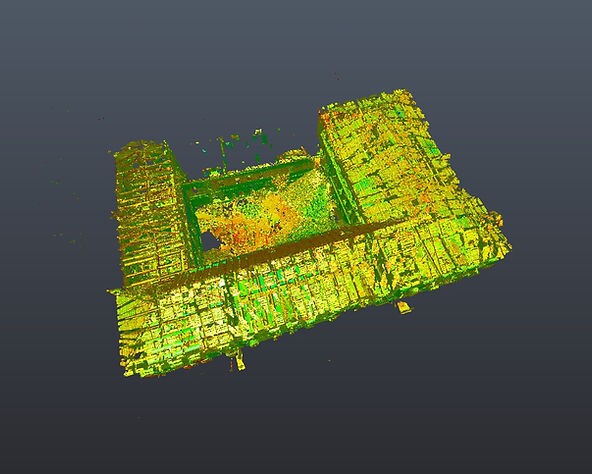

Облако точек, сшитое в единый объем, предоставляет дополнительные возможности анализа объекта, а огромное количество побочных измерений позволяет камеральным образом получать практически все геометрические параметры здания. Особую ценность составляет анализ сечений облака точек, позволяя одновременно получить свойства конструкции в полном объеме и его взаимное расположение. Данный анализ позволяет проследить процессы, которые нельзя заметить или нивелируются при использовании стандартных способов обмерных работ.
Выполнение данных работ предусмотрены для дополнительного технического обследования несущей способности существующих конструкций и получения ответа на вопрос, достаточна или нет несущая способность существующих конструкций здания и какие требуются мероприятия для усиления или демонтажа.
Автор статьи: Алибаев Р.И.
Архитектор-реставратор
аттестованный МК РФ
Ведение авторского надзора СКТО
