Натурные исследования объекта «I-й губернский музей (гауптвахта)»

07.05.2019
Проектируемый объект культурного наследия «I-й губернский музей (гауптвахта)», (выявленный ОКН), расположен по адресу ул. Пушкина, 85/1, г. Уфа, Республика Башкортостан.
Исследуемое здание-памятник - «Здание гауптвахты», построено в 1830 г. В 1872 году здание было надстроено вторым этажом. С 1867 г. по 1927 г. в здании размещался музей, основанный Уфимским губернским статистическим комитетом по инициативе ученого Гурвича Н. А. В советское время к зданию с северо-западной стороны был сооружен двухэтажный пристрой, здание в плане стало Г-образным. В 1999-2000 гг. в результате ремонта фасады пристроя были оформлены аналогично фасадам исторической части. В настоящее время здание используется ООО "Образовательный центр "Пушкин".

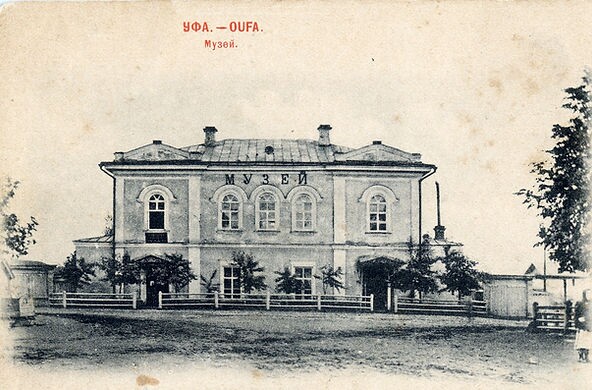

По сохранившимся историческим фотографиям начала XX века можно увидеть первоначальный облик здания. К настоящему моменту многие детали были утеряны.
В рамках выполнения проекта реставрации и приспособления объекта были выполнены натурные исследования объекта.
Натурные исследования выполнены методом трехмерного наземного лазерного сканирования прибором Leica HDS 4050 – высокоскоростной импульсный лазерный сканер со встроенной коаксиальной камерой высокого разрешения, точность единичного измерения: местоположение – 6 мм, расстояние – 4 мм, угол (гор./вер.) – 60 мкрд, 1 sigma, точность моделирования поверхности – 2 мм, 1 sigma, точность измерений марки - 2 мм, 1 sigma.

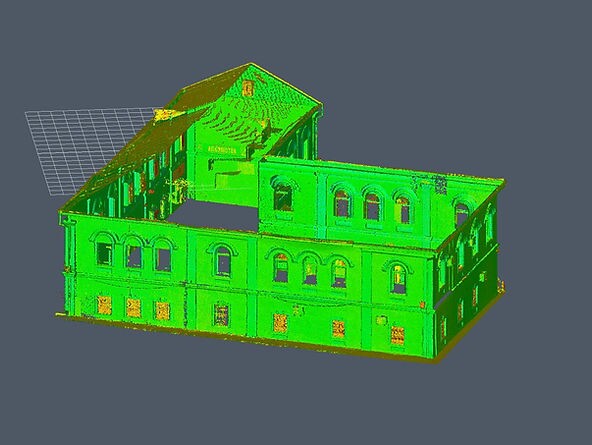

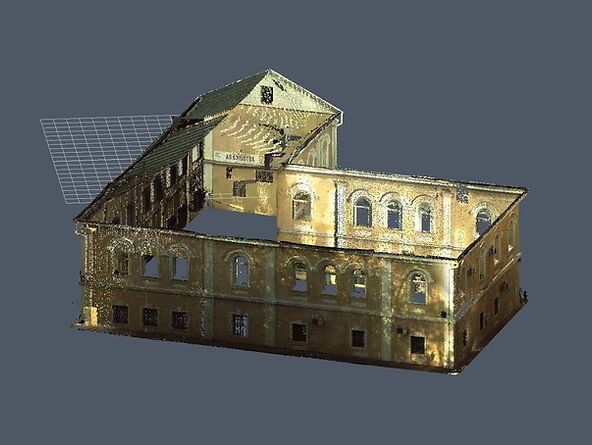

Материалом полевых работ является массив точек лазерных отражений от объектов (облако точек) с различных станций стояния сканера. Массив объединенных точек (связанное облако точек с различных станций) получен с помощью ПО Leica Cyclone методом общих точек.

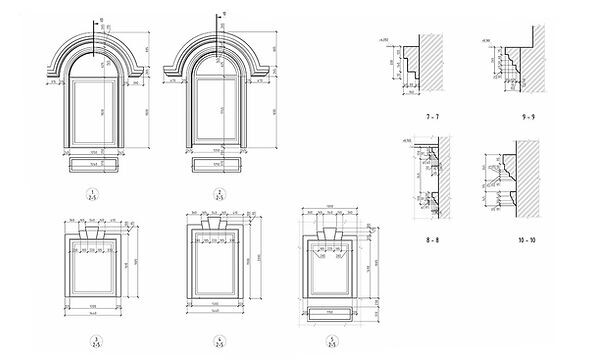

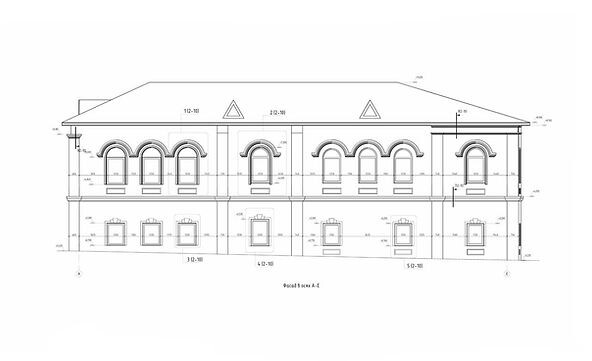

По результатам работ выполнена трехмерная векторная информационная модель объекта (BIM-модель) с помощью ПО Revit, содержащая всю совокупность объемных параметров объекта, в том числе обмерные чертежи планов, разрезов, фасадов здания.

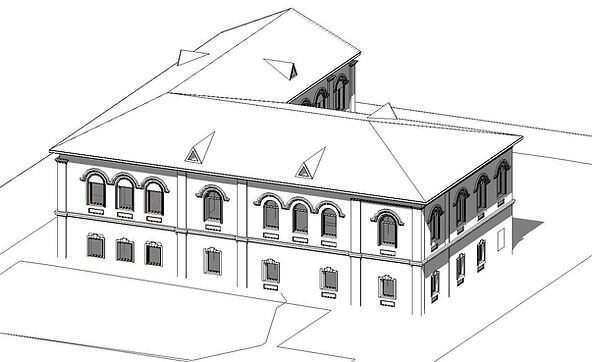

BIM-модель здания. Существующее состояние.
Автор статьи: Тажитдинова Г.Н.
Архитектор-реставратор
Аттестованный МК РФ
